温州国宏包装有限公司

2021-01-15
By : Admin
Guohong Packaging

行业资讯 | 熔喷布的检测方法及报告

熔喷布过滤材料是由聚丙烯超细纤维随机分布沾结在一起,外观洁白、平整、柔软，材料纤维细度为0.5-1.0微米，纤维的随机分布提供了纤维间更多的热粘合机会,因而使熔喷气体过滤材料具有更大的比表面积,更高的孔隙率(≥75%)。经过高压驻极过滤效率,使产品具有低阻、高效、高容尘等特点。

做口罩使用的熔喷布,需要严格按照标准做相关检测,过滤效果是其中很重要的一项检测项目。通过气溶胶发生器发生一定浓度及粒径分布的气溶胶颗粒以规定气体流量通过口罩罩体,使用适当的颗粒物检测装置检测通过口罩罩体前后的颗粒物浓度。以气溶胶通过口罩罩体后颗粒物浓度减少量的百分比来评价口罩罩体对颗粒物的过滤效率。

5的流量大于32。假如使用同一块熔喷布进行检测,85流量检测的数值肯定会低于32流量检测数值。目前，市面上的检测方法通常都是:32L检测单层熔喷布,85L检测双层熔喷布。

熔喷布（克重：25g）单层以32流量标准测，双层熔喷布或者口罩以85流量标准测，在85L流量检测标准下，如果能达到90%以上,32L测的话肯定是99。KN95(克重:30-50g) 在55升流量下检测，0.3微米的固体颗粒过滤效果达到95%。

2 作为口罩生产中不可或缺的关键部分，熔喷布合不合格很大程度上就决定了口罩合不合格。因此一个批次的熔喷布生产出来的时候会有相应的检测。

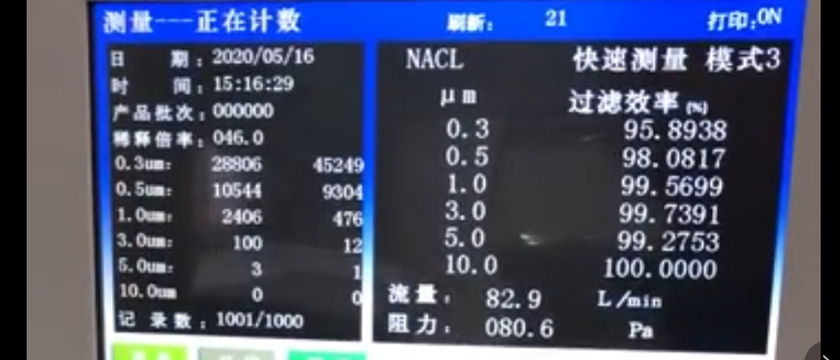

一般情况下熔喷布做检测报告的话一般会做阻力测试、过滤效率测试、微生物检测等几个项目。(上图为徐州国宏包装有限公司的熔喷布检测展示图。)过程中会用不同规格大小的微粒子向熔喷布施压来检测产品的过滤效果。前面0.3μm、0.5μm就是攻击测试微粒子的大小，后面的数据就是过滤效率。

口罩在0.3μm处隔绝率最低。
因为0.3μm最难被隔离。大于0.3μm的颗粒很容易被纤维阻挡，而小于0.3μm的则比较容易被纤维静电吸附。
在市场上，无论质量高低的熔喷布在10μm的过滤效率都很高，几乎都是或是接近100%.因此根据1μm，3μm，5μm,10μm的过滤率并不具有参考价值

BFE:细菌过滤效果 (Bacterial Filtration Efficiency)，测量口罩过滤细菌的效率。

PFE:粒子过滤效果 (Particulate Filtration Efficiency)，测量口罩过滤粒子的效率。

所谓「N95」所代表的意义即是通过美国NIOSH N95认证的防尘口罩，对于0.3μm（微米）的非油性悬浮微粒过滤效果达95%。

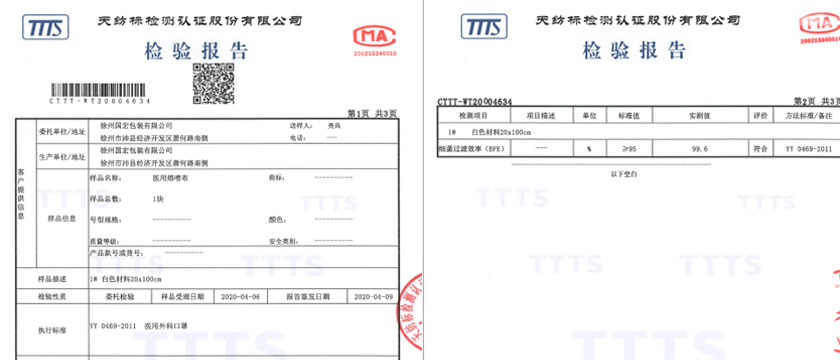

我司徐州国宏包装有限公司熔喷布的检测报告为：BFE>=99%,PFE>=95%.
